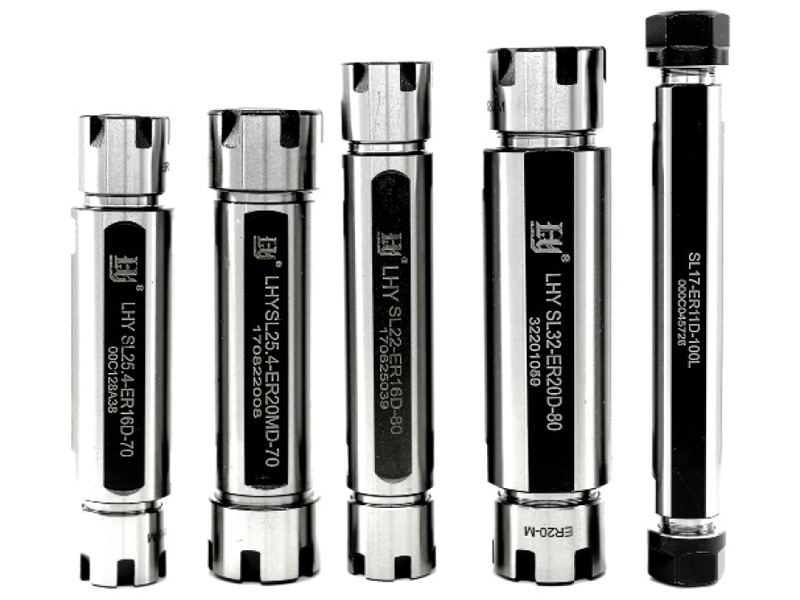

ER系列双头延长杆（钻杆）——走心机/数控车床专用

适用于各式CNC车床、走心式及走刀式自动车床，是深孔钻削、深腔加工与精密铣削的核心延展工具

一、产品概述

ER系列延长杆（亦称加长杆、钻杆、钻孔轴）是机械加工领域中常用的刀具辅助部件，主要用于延长刀具的有效工作长度，以适应深腔、深孔等特殊加工场景的需求。其结构为直柄设计，一端与机床刀座连接，另一端通过ER夹头安装刀具。柄部设有削平端（侧固面），供刀座侧边螺丝锁固。

在走心机（瑞士型自动车床）与数控车床的加工场景中，延长杆的核心价值在于：将切削力稳稳地传递至刀具，让原本无法触及的深腔、深孔部位变得可加工。走心机加工细长轴零件时，刀具悬伸越长，刚性衰减越剧烈。优质的ER延长杆通过高精度锥面贴合与侧固式锁紧结构，能有效抵抗切削力导致的弹性形变，抑制振动。

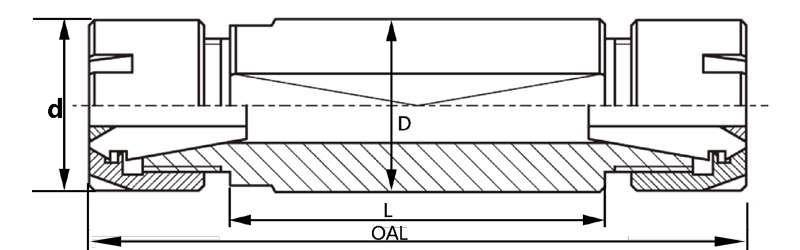

二、产品结构与命名规则

型号说明

以 SL20-ER20A-70 为例：

螺母类型详解

ER延长杆的锁紧螺母主要有以下三种类型，适配不同加工场景：

M型与UM型核心参数对比（以ER20系列为例）

M型与UM型结构与性能差异

选型建议：常规加工、刀位空间充足时首选A型六角螺母，使用最便捷；刀位空间狭窄时选用M型迷你螺母，体积紧凑；高速加工（>10000rpm）或高精度要求时，务必选用UM型高速精密螺母，其预动平衡设计与4μm精度可有效抑制高速下的振动。

三、核心技术优势

1. 高精度锥面配合

延长杆的ER内锥面经精密研磨加工，与ER夹头形成高精度锥面贴合。内锥面到外锥面的径向跳动（T.I.R.）是衡量延长杆精度的核心指标。精密级产品可达到 ≤0.005mm，超精密级产品可达 ≤0.003mm。

2. 高刚性侧固式结构

延长杆柄部设有侧固平面（SL系列标识），通过刀座侧面的锁紧螺钉实现刚性锁紧。相比单纯依靠摩擦力夹持的结构，侧固式设计提供了更可靠的抗扭转能力，确保在高切削力工况下刀具系统不产生位移。

3. 优质材料与热处理

延长杆采用优质合金工具钢（如20CrMnTi）制造，经整体热处理，表面硬度可达 55–58 HRC，兼具高强度与耐磨性，在长期使用中保持精度稳定。

4. 内冷通道选配（部分型号）

部分ER延长杆集成内冷通道设计，可使冷却液精准喷射至切削刃区域。在深孔钻削场景中，内冷通道能有效改善排屑、降低切削区温度，显著提升钻孔效率与刀具寿命。

四、选型指南

第一步：根据刀具柄径选择ER系列

ER系列的数字代表其可夹持的刀具柄径范围：

选型原则：在机床刀位空间允许的前提下，选择能覆盖最大刀具柄径的、尺寸更大的ER系列，以获得更高的刚性储备。

第二步：根据刀座类型选择柄径（SL系列）

延长杆的柄部需与机床刀座精确配合，柄径规格与加工功率的匹配关系如下：

安装方式：SL系列侧固式——通过刀座侧面的螺钉锁紧延长杆柄部的侧固平面。

第三步：根据加工深度选择长度（L值）

在满足加工深度要求的前提下，选择尽可能短的长度。悬伸越长，刚性越差。

刚性参考：悬伸长度与刚性呈非线性关系。业界经验表明，悬伸比（悬伸长度/杆径）超过3–5倍时，刚性衰减显著加剧。能用短杆就不要用长杆。

第四步：根据工况选择螺母类型

第五步：根据精度要求选择精度等级

五、典型应用场景

1. 深孔钻削

走心机加工精密轴类零件时，常需钻削细深孔。普通钻头长度不足或刚性不够，易导致钻孔偏斜、断钻。ER延长杆可将钻头延伸至所需深度，配合内冷通道型号使用，冷却液直达切削点，利于排屑与降温。

2. 深腔侧壁铣削

模具或零件存在较深的型腔时，标准铣刀无法触及底部。使用ER延长杆装夹立铣刀，将刀具伸入深腔进行侧壁或底面加工。

3. 窄槽加工

狭窄凹槽的铣削加工中，刀具需有足够的悬伸才能进入槽内。延长杆提供了精确的延伸长度，使刀具能够深入窄槽完成加工。

4. 内孔车削与镗削

加工工件内孔时，内孔车刀或镗刀悬伸过长容易引发振动和让刀。使用ER延长杆装夹小直径内孔刀具，将刀尖送至内孔深处，利用延长杆的高刚性抑制振动。

5. 多刀位干涉避让

在走心机或动力刀塔上，多个刀具可能发生干涉。使用不同长度和规格的延长杆，可灵活调整刀具的悬伸位置，避开干涉区域，优化刀具布局。

六、精度检测与验收标准

径向跳动检测方法

1. 将延长杆装入机床刀座，锁紧到位
2. 在延长杆前端ER锥孔内装入标准检测棒（或直接夹持标准圆棒）
3. 使用千分表在检测棒远端打表，测量径向跳动

验收参考标准

七、常见问题与排查

Q1：加工表面出现振纹

可能原因及对策：

Q2：加工尺寸超差（让刀）

原因：刀具系统刚性不足，切削力作用下刀尖发生弹性让刀。

对策：

• 优先：缩短悬伸长度或选用更大柄径的延长杆
• 其次：降低径向切深与轴向切深，减小切削力
• 最后：检查并更换更高精度等级的延长杆

Q3：内冷效果差（内冷型号）

原因：内冷通道堵塞，或延长杆与机床冷却液接口对接不良。

对策：

• 检查内冷通道是否畅通
• 确认冷却液压力是否达到要求
• 检查延长杆与刀座的冷却液密封圈是否完好

Q4：夹持力不足，刀具打滑

原因：ER螺母锁紧扭矩不足，或夹头磨损。

对策：

• 使用专用扳手，按标准扭矩锁紧ER螺母
• 检查夹头是否磨损，必要时更换

八、使用与维护规范

装夹规范

1. 清洁锥面：安装前确保延长杆ER内锥面与夹头外锥面无油污、无切屑
2. 正确装夹：先将ER夹头装入锁紧螺母，再将组件旋入延长杆前端
3. 扭矩控制：使用专用扭矩扳手按标准扭矩锁紧，扭矩过大或过小均会损害精度与夹持力
4. 侧固锁紧：将延长杆柄部装入刀座，对准侧固平面，锁紧刀座螺钉

日常维护

1. 定期检测：定期打表检查刀尖径向跳动，超差时及时排查原因
2. 清洁保养：每班次结束后清洁延长杆锥面与柄部，防止切屑与切削液腐蚀
3. 避免敲击：严禁敲击拆装，防止损坏锥面精度

九、技术规格总览

十、选型建议速查

核心原则：能短勿长、能精勿粗、宁大勿小——在满足加工需求的前提下，选择最短的悬伸长度、最高的合理精度、最大的适配ER系列。

本文档技术参数依据行业通用标准与公开产品数据整理，具体选型请结合实际加工工况确认。
