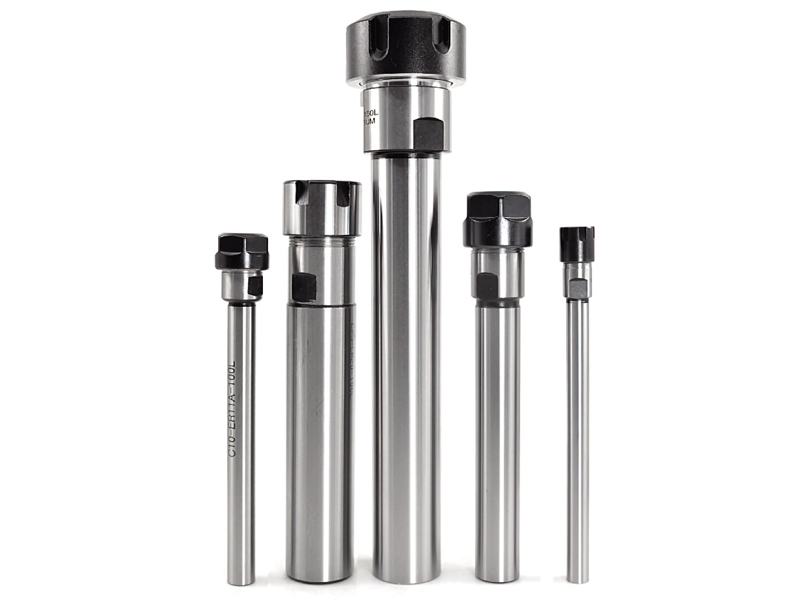

ER数控延长杆主要用于解决深腔加工、避免机床主轴干涉以及减少高昂的加长刀具采购成本。 它是通过直柄与数控主轴连接，另一端配合ER弹性夹头来夹持铣刀、钻头或丝锥的精密工件过渡夹具。 其典型应用场景主要包括以下几个核心领域：

1. 模具制造与深腔加工

• 深孔切削：如塑料模具或压铸模中细长的冷却水道、顶针孔加工。

• 清角与窄槽：针对模具深处的窄槽或死角，普通主轴无法接近，必须延伸刀具长度。

• 避空防干涉：在深腔铣削时，延长杆较细的直柄能避免主轴头与模具边缘发生碰撞。

• 汽车零部件制造

• 长轴类零件：广泛用于汽车传动轴等精密长轴的车削与铣削。

• 发动机箱体：加工复杂的发动机缸体内部孔位和螺纹孔。航空航天精密加工

• 起落架与发动机轴：用于加工各种具有超长孔、深型腔结构的关键精密零部件。

• 薄壁结构件：在复杂的飞机机身框架加工中，延伸切削触及范围。

• 常见机床通用工序

• 深孔钻削与攻丝：在加工中心（CNC）、数控车床或钻床上进行深孔钻孔或深孔攻丝。

• 多轴联动加工：在五轴加工中，为刀具提供更优的角度摆动空间，防止夹头与工件干涉。 2.# ER数控延长杆金属切削加工应用全指南

一份面向一线工艺人员与车间管理者的实用参考手册

一、ER延长杆是什么？——先搞懂它的“工作原理”

ER延长杆本质上是一个刚性传递桥梁——一端连接机床主轴（通过ER夹头系统），另一端夹持刀具，将主轴的旋转与切削力传递给深入工件内部的刀具。

核心设计逻辑：把夹持力从刀柄前端转移到更靠近主轴的位置，靠后拉式结构锁紧刀具，让整根杆子像一根实心钢棍那样扛住侧向切削力。不是简单“加长”，而是重构受力路径。

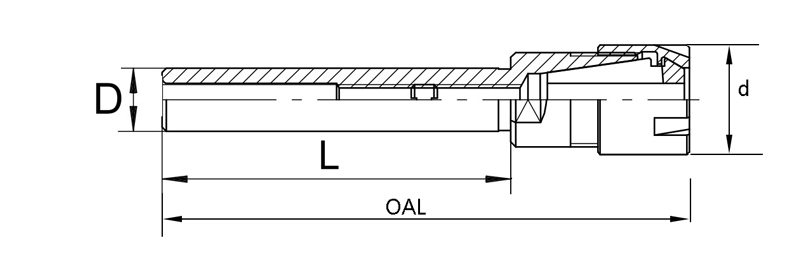

ER延长杆的典型结构为直柄型，柄身较长，适用于深孔、深腔及窄槽等普通刀柄无法触及的加工场景。其优势在于：螺帽直接转紧，刚性高，夹持力强；兼容性强，不改变原有ER卡盘系统，换上就能用。

二、选型三部曲：从“盲选”到“精准匹配”

第一步：确认机床主轴接口

先弄清楚机床主轴是什么接口——BT30、BT40、BT50还是HSK系列。这是选型的“地基”，接口不匹配，延长杆装都装不上。

第二步：根据刀具直径选ER系列

ER系列的选择取决于刀具柄径，而非刀头直径。

选型原则：在夹持范围允许的前提下，选择更大的ER系列（如能用ER25就不用ER16），因为更大的系列意味着更粗的杆体、更高的刚性冗余。

第三步：确定有效长度L1——刚性衰减临界点是关键

这是最容易被忽视但也最致命的一步。

行业公认的“刚性临界区”为3–5倍径。当悬伸长度（从主轴端面到刀尖的距离）超过杆径的3倍时，振动幅度呈非线性上升。其背后的物理原理是悬臂梁挠度公式：挠度与伸出长度的三次方成正比。

这意味着什么？ 悬伸长度从100mm增加到200mm，变形量不是翻倍，而是增加8倍。

实操建议：在满足加工深度的前提下，选择尽可能短的延长杆。能买75mm就别买100mm，能买100mm就别买150mm。每多伸出1mm，都是在牺牲刚性。

三、精度等级：别在这上面省钱

ER延长杆的精度等级直接影响加工质量。

⚠️ 重要提醒：很多国产延长杆本体精度可达0.005mm，但装上筒夹后精度就“打折扣”了。建议整体系测试——将延长杆装入主轴后，夹持标准测试棒，在刀尖位置打表测量实际跳动，这才是真实的加工精度。

四、实战案例：从“振纹废品”到“一刀过关”

案例一：模具滑块深腔清角（深度120mm）

背景：某模具车间加工滑块清角，深度120mm，使用普通ER25刀柄铣到底部时，刀尖径向跳动达到0.08mm，工件尺寸超差，反复修模三次才勉强过关。

诊断：悬伸过长（120mm）导致刀具系统刚性不足，刀尖在切削力作用下发生让刀。

方案：更换为直柄ER25后拉式延长杆，同样转速进给条件下，震动感几乎消失，一刀到底，表面质量达标。

关键经验：不是“加长”导致问题，而是“刚性不足的加长”导致问题。选对延长杆，同样的悬伸长度也能稳定加工。

案例二：高速雕刻微雕作品（300mm超长悬伸）

背景：某工作室需要在3mm宽的铜片上雕刻精细文字，使用普通刀杆时刚性不够导致震刀，悬臂太长抖动剧烈，刻到第三行直接崩刃。

方案：换用ER延长杆（300L规格），配合ER11夹头，连续加工8小时杆身温度几乎无变化，没有出现因发热导致的尺寸漂移。

关键经验：超长悬伸场景下，延长杆的材料与热处理质量至关重要——优质杆体能有效抑制热变形和共振。

案例三：精镗深孔（深度180mm，Φ42H7）

背景：加工中心做精镗作业，深度180mm，普通加长杆装上后主轴一提速刀尖就“跳舞”，千分表跳动瞬间飙到0.04mm以上。

方案：换用等径结构的精镗延长杆，在45#钢上镗Φ42H7通孔，转速1800rpm、进给0.12mm/r，一刀到底，圆度稳定在0.003mm内，表面粗糙度Ra0.8达标。

关键经验：等径结构（杆体每一段直径完全一致）避免了阶梯过渡处的应力集中和刚性断层。高精度精加工场景下，延长杆的结构设计比材质本身更关键。

五、常见故障诊断与排查指南

故障一：加工表面出现振纹

可能原因（按优先级排序） ：

① 悬伸过长导致刚性不足（最常见） ——悬伸比超过3–5倍径临界区。解决方案：缩短悬伸长度；如无法缩短，降低切深和径向切宽。

② 切削参数与系统固有频率共振 ——转速恰好激发了刀杆的固有频率。解决方案：做变转速测试（在5000–8000r/min范围内逐档试切），找到无振纹的转速区间并避开共振点。

③ ER锥面贴合不良或夹紧力不足 ——夹头锥面有切屑、油污，或锁紧螺母扭矩不到位。解决方案：拆卸清洗锥面；用扭矩扳手确认夹紧扭矩（ER25标准扭矩100–120N·m）；测量刀尖径向跳动，若超标则更换精密夹头。

故障二：尺寸超差（让刀）

现象：加工出的工件尺寸偏大（铣削侧壁时）或偏小（镗孔时），且偏差随加工深度增加而增大。

根本原因：刀具系统刚性不足，切削力作用下刀尖发生弹性让刀。

解决方案：

• 优先：缩短悬伸长度或升级更大柄径（如从C20升级到C25，刚性可提升144%）
• 其次：降低径向切宽（ae）和轴向切深（ap），减小切削力
• 最后：如以上无效，考虑更换更高精度等级的延长杆（从0.01mm升级到0.005mm）

故障三：高速时异常振动或噪音

现象：主轴转速超过某一数值后（如>15000rpm），延长杆发出异常噪音或刀尖轨迹明显不稳定。

根本原因：延长杆未做动平衡处理，高速旋转时离心力导致振动放大。

解决方案：

• 高速加工场景（>10000rpm）应选择经过动平衡处理的延长杆（G2.5级）
• 检查延长杆与夹头的配合间隙，过大的间隙会放大高速振动

六、成本对比与选型建议

以下以三组典型方案做横向对比（以BT40主轴、D10铣刀、精加工场景为基准）：

最终推荐

七、实操要点总结

✅ 选型四步法

1. 先看主轴：确认接口类型（BT/HSK）和规格（30/40/50）
2. 再看刀具：根据柄径选ER系列，宁大勿小
3. 三看深度：确定所需悬伸长度，能短勿长，严守3–5倍径临界区
4. 四看精度：根据加工要求选精度等级，精加工至少0.005mm

✅ 使用三原则

1. 装夹要干净：锥面清洁无油污，扭矩达标（用扭矩扳手）
2. 参数要匹配：首次使用从保守参数起步，验证无振纹后再提速
3. 定期要检测：定期打表检查刀尖跳动，超差及时更换夹头或杆体

❌ 常见三大误区

八、写给想用ER延长杆的你

ER延长杆不是一个“高大上”的复杂工具，它的原理很简单——把切削力稳稳地传到该去的地方。但它也不是“随便买一根就能用”的通用件。

选对（规格匹配）、用对（参数合理）、养对（定期检测），一根好的ER延长杆能让你的老设备多干三年活，让原本要反复修磨、补刀的活变得安静、笃定。

最后一句忠告：在延长杆上省下的几十块钱，可能会在修废品、换刀具、调机补刀的时间成本里十倍地花出去。选好杆、用好杆，是对自己时间和精力的最大尊重。
