斯大（STAR）走心机高精密背轴固定刀套/法兰转换套

0.005mm 极限跳动，专为斯大机背轴复杂加工而生的硬核刚性支撑。

• 斯大机背轴固定刀套、STAR走心机法兰转换套、XS-DSU-SKD22、XS-STE、走心机背轴副轴刀座、通用金属加工、高刚性变径套、走心机非标刀套定制。

💡 金属加工中，为什么钢性与同心度是硬道理？

在精密金属加工（如不锈钢、易削钢、铜铝合金及各类合金钢）中，斯大走心机（STAR CNC）常用于高效率、高精度的双轴联动切削。在背轴（副轴）进行背面加工、深孔镗削或切断后续工序时，任何微米级的刀具偏心，都会在高速切削下放大为震动，导致工件表面光洁度变差、断刀，甚至影响背轴轴承寿命。

我们回归物理本质：极致的切削稳定性，来自紧凑的悬伸和刚性闭环。

• 超短柄长设计：柄长 L=25mm 与厚度 18mm 的极限紧凑设计，最大程度缩减刀具悬伸长度，将切削弯矩降到最低，实现高刚性重切削。
• 物理几何互锁：采用整体热处理配合高精密研磨，硬度达到 50-52HRC，耐磨抗变形；精度卡死在 ≤ 0.005mm，让每次重复定位都如同原装一体，杜绝微震动。

🛠️ 精密规格参数

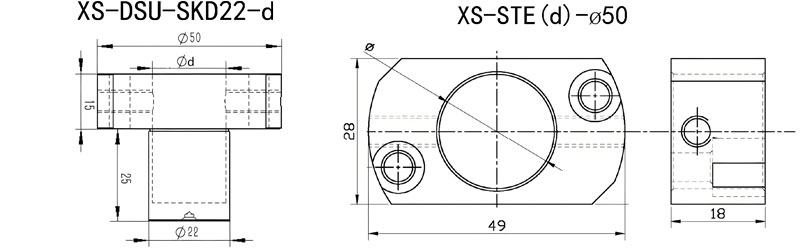

1. XS-DSU-SKD22 系列（带柄背轴固定刀套）

• 【标准型号】 XS-DSU-SKD22-d（如：XS-DSU-SKD22-D16 / D20 / D22）
• 【核心尺寸】 柄径 D = 22mm | 柄长 L = 25mm
• 【适配内孔 d】 支持 ∅ 16mm、∅ 20mm、∅ 22mm
• 【工艺品质】 精度 ≤ 0.005mm | 硬度 50-52HRC | 支持非标定制。

2. XS-STE 系列（外圆扁位法兰变径套）

• 【标准型号】 XS-STE(d)-∅ 50（如：XS-STE16 / STE20 / STE22）
• 【核心尺寸】 外径 49mm（配合 ∅ 50mm 刀座孔）| 厚度 18mm | 截面高度 28mm
• 【适配内孔 d】 支持 ∅ 16mm、∅ 20mm、∅ 22mm
• 【工艺品质】 精度 ≤ 0.005mm | 硬度 50-52HRC | 双侧固紧固设计，防旋转性能极佳。

📈 相关案例

案例：精密五金（不锈钢多阶梯轴芯）背面加工

• 客户痛点：华东某精密五金零部件厂使用 STAR 走心机 批量切削 SUS316 不锈钢轴芯。在背轴使用内孔镗刀进行内孔加工时，因原厂夹头刚性不足导致震刀，刀具寿命极短，平均每加工 150 件就需更换刀片，且内孔壁有明显的震纹。

• 应用方案：将副轴夹头替换为我司 XS-DSU-SKD22-D16 紧凑型固定刀套，直接装夹硬质合金小径镗刀。

• 显著成效

  ：

  • 表面光洁度暴增：极短的 25mm 柄长提供了极致的抗弯曲刚性，彻底消除加工震纹，内孔一次性通过粗糙度检测。
  • 综合成本暴跌：同心度稳定在 0.003mm 左右，切削受力均匀，刀具寿命直接延长 2.4 倍。每个班次减少停机换刀 3 次，综合产能提升 15%。

📐 支持全方位【非标特殊定制】服务

我们深知金属加工零件的复杂性，针对非标内孔（如不规则多边形孔）、特殊偏心、超长加厚等特殊工艺：

• 只要您提供图纸或工艺需求，我们的技术团队即可进行 1:1 动态仿真与高精密定制，确保到手即用，无缝配合您的斯大机床。
